HM1800在线式全自动贴标机

在线式全自动贴标机

产品特性

HM-1800是一款针对SMT行业的在线式全自动贴标机,可用于抓取贴装标签、泡绵、补强板等的小而薄的零件,可广泛用于智能手机、穿戴式电脑、FPC、手机显示模组、摄像头模组等行业。


产品特性和优势

1.         可配2-4Feeder和吸嘴,双吸嘴产能可达1800以上。

2.         贴装精度高,可达+/-0.075mm

3.         适用性强,可贴装标签、泡棉和FPC补强板等薄片类零件。


产品参数

项目

参数

UPH

1800

精度

± 0.1 mmCPK1.33

良率

99.50%

轨道长度

1050 mm

轨道宽度

100~250 mm,自动调整

轨道高度

900 ± 20 mm可调

适用标签尺寸

4x4~40x40 mm

适用零件类型

PSA标签、泡棉、FPC补强板等

治具/PCB板尺寸

100x100~250x330 mm

视觉定位系统

30/130万像素工业相机

控制电脑

4U工业电脑,i3 CPU4G内存,SSD硬盘

控制软件

自主研发的基于Windows7的贴装运动控制软件

电源

单相 AC 220V ,最大15 A(2KW)

设备外观尺寸(W×D×H

1050×1140×1370 mm(不含警示灯)

压缩空气要求

0.5~0.7 Mpa, 100L/min

真空要求

-80~-100 Kpa, 100L/min,可选配真空泵

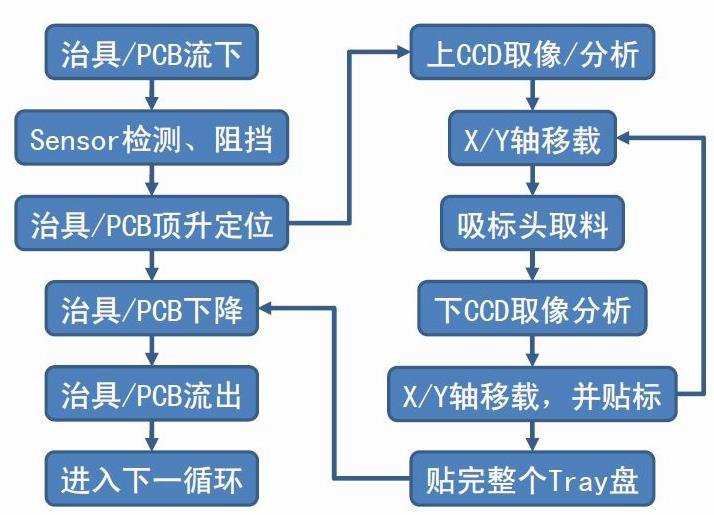

工作流程:
